6. Sequential Logic_ Counter

논리회로 포스팅에서 Sequential logic을 다뤄서 해당 내용에 대해 베릴로그 코딩을 할 생각이 있는데 뭐를 먼저 할지 마땅히 생각이 안나서 gpt한테 물어보았다.

따라서 이번 포스팅에서는 Counter 설계를 해볼까 한다.



앞으로 어떤 것들을 설계하던지간에 처음에 큰 틀을 잡아야한다.

Counter를 어떻게 설계할 것인가? 매 clk cycle마다 count횟수가 1씩 높아지며, reset 신호를 주면 초기화시키고, input값으로 일정 값을 주면 해당 값까지 count횟수가 높아지다가 같아지면 stop 또는 초기화를 시켜주게끔 만들자.



처음에 input값을 넣어주고, 그다음 current state와 이 값을 비교하고 출력으로 up 또는 stop, next state update 이런 과정이 들어가야 할 것이다.

그림으로 나타내면 다음과 같다.

100까지 세는 카운터를 설계해보자.



위 그림은 내가 처음에 설계를 해야겠다고 생각하고 그린 카운터의 top module을 나타낸 그림이다.

좀 더 생각을해보자.

카운터 동작을 하는 core가 하나 필요할 것이고 이 core를 동작할지 말지 필요한 controller(FSM) 이 필요하다.

그 위에 testbench로 두개를 감싸고 연결해줘야하는데 그림으로 나타내면 다음과 같다.



Sequential logic을 어떻게 베릴로그 코딩하는지는 아직 내가 관련 포스팅을 하나도 올리지 않았긴한데 우선  코딩한것을 보고나서 설명을 이어가보겠다.

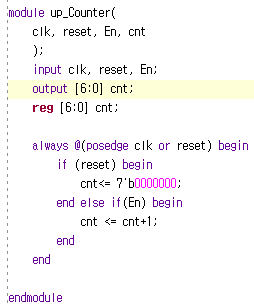

Counter 역할을 수행하는 모듈이다.

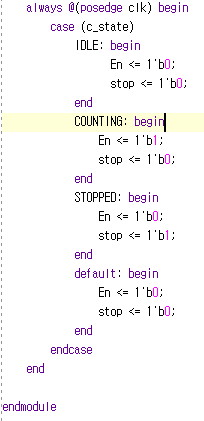

controller역할을 수행하는 모듈





testbench



코드를 다 짜고 시뮬레이션까지 돌린 후 생각을 해보았는데 문법자체를 0부터 끝까지 다 설명할필요는 없어보인다. 위 코드를 보고 이해가 안되는 부분은 각자 구글링을 하거나 질문을 남겨주시면 제가 친절하게 답변드리는걸로 하는게 더 좋아보인다.



대신, 몇가지 팁(?)을 주자면, FSM을 만들때 3가지를 생각하자.

1. Current state 할당

2. Next state 할당

3. output할당

위 코드를 보면 always 한 block당 위 3가지 과정을 코딩한것을 볼 수 있다.



4. 그리고 output의 경우 only depends on current state임을 잊지말자.



module을 정의할때 (port list)를 쓴 후,

port 정의 (input, output)

net/ varaible정의

...

순으로 이어나가는데

5. 사용할 wire 및 reg가 여러 bit를 사용하고 그거를 input/output으로 사용할때 port 정의할때 multi bit을 사용해줘야한다는것 또한 잊지말자.



6. FSM 그림을 꼭 그리고나서 코딩을 하자.

필자가 처음에 FSM diagram을 다음과 같이 그리고 코딩을 시작하였다.



combination logic을 베릴로그할때 truth table -> k-map으로 최적화한것을 보고 코딩을 하였는데, sequential logic같은 경우도 미리 FSM을 다 그려놓고 그대로 코딩해야 나중에 헷갈리지않고 마무리할 수 있다.

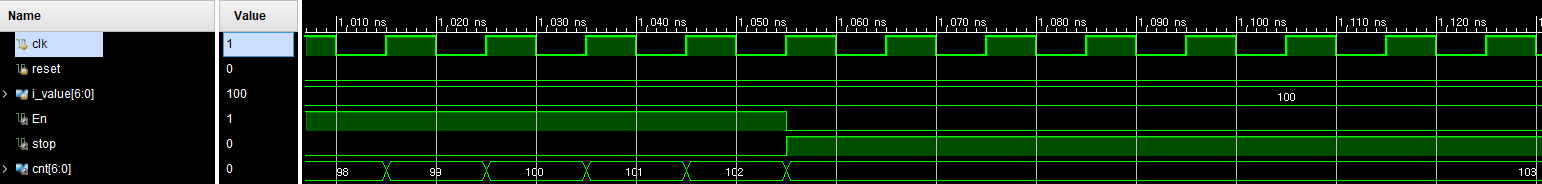

좌우지간, 위에 짠 코드를 시뮬레이션 돌려보면 다음과같다.



잘안보이므로 처음과 마지막 부분을 확대해보면,

다음과 같다.



여기서 cnt가 103까지 올라간것을 볼 수 있다.

뭐지? 싶은데 이거는 Sequential logic이기 때문에 어쩔수 없다.

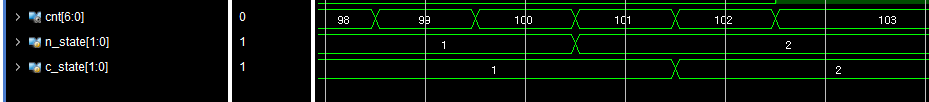

c_state와 n_state를 scope를 추가해서 함께 살펴보자.





그럼 다음과 같은 시뮬레이션 결과를 볼 수 있는데,

100이 되자마자 n_state는 STOP state가 되지만, c_state는 다음 clk posedge에서 n_state가되므로 cnt가 102가 될때 STOP상태가 되고, en신호와 stop신호는 c_state에 의해 결정되므로 다음 clk posedge에서 이 상황을 인지하기 때문에 103까지 올라가게되는것이다.
